一、概述：

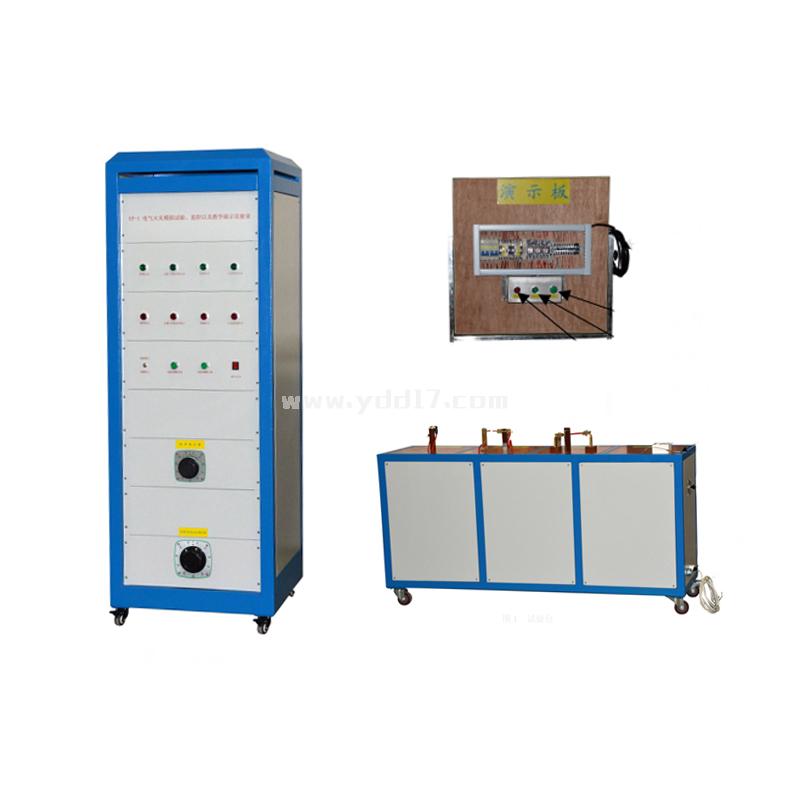

 EF-1 电气火灾模拟实验、监控以及教学演示实验室，主要由试验箱、五种功 能模拟实验、控制系统、实时监控火灾系统、教学演示系统、电源系统、负载 部分等组成。通过调节电压或电流，使导体发热量增加，引起周围的可燃物燃 烧，以模拟短路、过载、局部过热、火花放电、设备烘烤的引燃原理。可测定 各种开关设备在不同高压条件下的抗击穿特性。并直观的展示电气火灾监控系 统报警的工作原理、低压备用电源自动投入装置的原理、自动空气开关的结构 和动作原理。适用于院校、研究所里要求较高的实验室使用。

二、主要技术参数

 1、设有多个观察窗，采用高温玻璃；

 2、计时器：0~99.99min，精度 0.1S/H；

 3、绝缘电阻测试：测试电压：10~1000V，阻值范围：0~2GΩ，精度：≤3%；

 4、温度测量：测量范围 0~1500℃，精度 0.5℃，采用模块与计算机连接，实时 显示温度曲线；

 5、录音、照相：录音时间不低于 5 小时，照相机的像素不低于 800 万；

 6、摄像机：采用 I/O 输出，与计算机形成通讯，达到实时摄像并可保存备查。

 7、控制部分：通过计算机对试验的整个过程进行自动监控，对试验电压、试 验电流、试验温度、试验箱内的温度、相对湿度等数据进行采集和显示，对试 验现像进行录音、录像保存；对试验电压、试验电流、试验温度形成实时曲线， 保存并输出打印报表，以便分析电气火灾形成的因素和电气火灾防控措施。

 8、教学演示：采用投影机，将试验结果直接投影到屏上，实行实时教学也可保存重复演示；仪器工作原理方框图及使用方法演示；低压备用电源自动投入装置的原理演示；自动空气开关的结构和动作原理演示；电气火灾监控系统报警的工作原理演示（主要组成部分：漏电探测器、温度 探测器、电流探测器、总线及监控设备）；静电电位、电量、电阻的测量，演示静电产生机理及其影响因素。

 9、试验箱：L2000mm*W1500m*H2000mm，采用铝合金框架结构，加 1.2mm 钢板静电高温烤漆；

 10、试验台：L1200mm*W500mm*H1200mm，带锁脚轮，可移动也可锁定；

 11、电源：AC220V/50HZ，总功率：13KW。

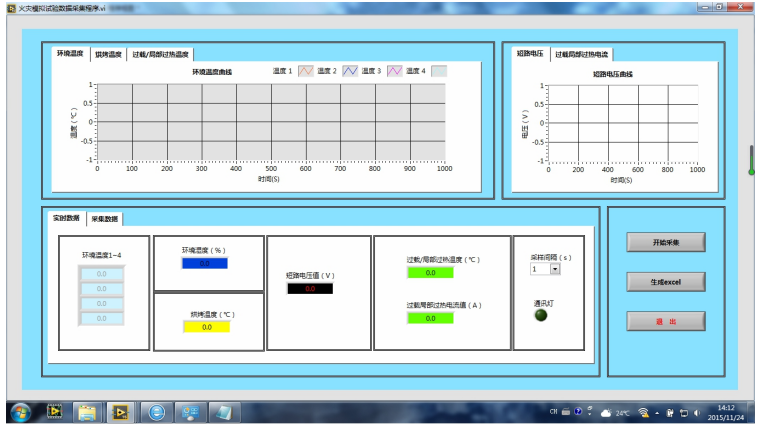

控制软件操作界面：
