一、适用范围:

1.1.适用于航空线路电气火灾模拟试验。

1.2.过流试验

1.2.接触不良试验

1.3 局部过流试验

二、主要参数

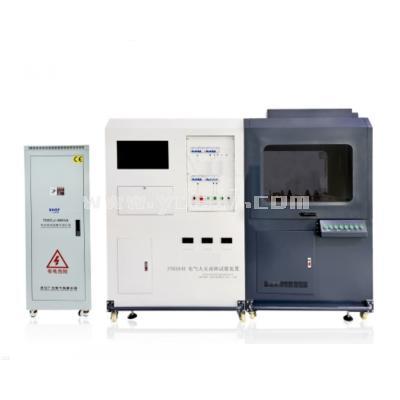

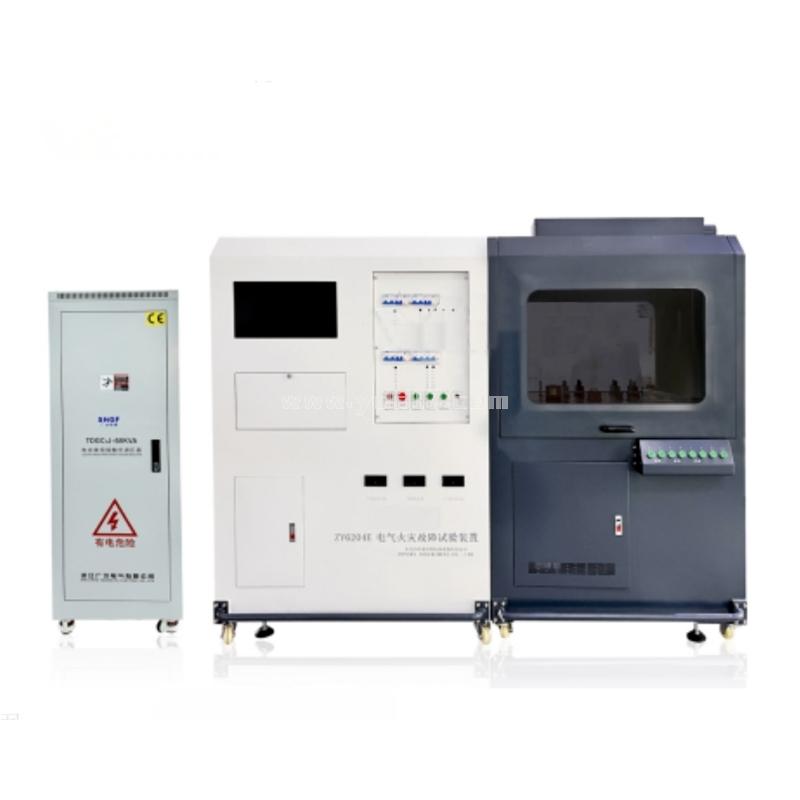

2.1仪器组成:由航空电源组件，过流和局部过流试验装置、接触不良试验装置、控制系统组成;

2.2 材质:整机机架采用 1.5m 厚 SUS304不锈钢焊接，表面静电高温烤漆;工装及治具采用防火耐腐蚀绝缘性良好的酚醛塑料板。

2.3航空电源组件:

2.3.1输入电压:AC380V,50Hz

2.3.2 输出电压:115V;

2.3.3输出频率:400Hz;

2.3.4输出功率:50kvA

2.3.5 适用电线:16mm

2.4过流和局部过流试验装置:电流加载系统具有跳闸后电压自动回零、试验温度及试验时间可设定、记录仪可显示温度及电流、有过电流保护、零电压启动等功能:同时进行申路进行三级保护;

2.5 接触不良试验装置

2.5.1采用步进电机人为造成接触不良;

2.5.2 接线柱均为铜质材料。

2.6 仪表精度:

2.6.1频率稳定度:≤士0.01%;

2.6.2 波形失真:正弦波<2%;

2.6.3 频率表:4 位数,数位频率表,分辨率 0.1Hz;

2.6.4 电压表:4 位数,数位电压表,分辨率 0.1V;2.6.5 电流表:4 位数,数位电流表,分辨率 0.1A;2.6.6 频率和电压恒定、电流可调

2.7、控制系统:采用 PLC+触摸屏控制;

2.8产品尺寸:L*W*H 1.35*0.65*1.0m

2.9 设有观察窗,采用高温玻璃

2.10 带排风系统和通风系统

三、实验室环境要求

3.1温度:15℃~35℃(25℃左右为佳)

3.2相对湿度:25%RH~75%RH

3.3 大气压力:86kPa~106kPa

3.4无其他热源直接辐射

3.5 禁止存在明火

3.6周围无强气流对流、强电磁场影响、强力振动

3.7地坪面相对水平

3.8 试验时可能会产生一点烟气，建议安装在窗口旁便于要求排出;3.9 仪器配置为摄像视频，不含高频摄像机。
