一、 应用领域
锚杆(索)长度、密实度、缺陷位置等检测,符合水电水利工程锚杆无损检测规程和锚杆锚固质量检测技术规程及铁路锚杆规范
二、支持标准
《水电水利工程物探规程》(DL/T5010-2005)
《水电水利工程锚杆无损检测规程》(DLT5424-2009)
《锚杆锚固质量检测技术规程》(JGJT182-2009)
《铁路隧道锚杆支护技术规范》(Q-CR9248-2020)
《岩土锚杆与喷射混凝土支护工程技术规范》(GB50086-2015)
《水电水利工程锚索施工质量无损检测规程》(DL/T 5820-2021)
三、工作原理
采用超磁激振的方式诱发冲击弹性波,利用弹性波的反射特性及能量传递、衰减特性。利用超磁激振装置在锚杆顶部截面上发出一个脉冲信号,该脉冲信号在杆体的端面发生弹性波反射。通过对采集到的弹性波反射信号分析判断,从而计算杆体的长度及判断锚固密实度等级。
四、技术特点
★显示模式:8.4寸800×600高清晰度、高亮度触摸电容屏;
★超磁震源、收发同步、余震短、能量1-8级可调;
★主机自动控制震源激发,无需另外接外置放大器;
★嵌入式LINUXS操作系统、功耗更低、高稳定性、超强兼容性;
★信号通道数:3通道;
★具有频谱辅助分析、相位分析、瞬时能量、滤波等分析功能,
★自动计算长度、判定密实度与锚固等级;
★主机配备外挂佩带现场检测更便捷
五、性能指标
操作模式 | 触摸屏 | 数据转存 | USB2.0 |
显示模式 | 8寸、1024×768液晶屏 | 时窗个数 | 2 |
分辨力 | 1us | 精度 | 优于±4℅ |
量程 | 0.75~50m | 存储容量 | 4GB |
触发方式 | 信号触发、同步触发 | 激发能量 | 1~8级 |
采样间隔 | 2~65535us | 采样长度 | 最大8K |
供电方式 | 内置锂电池 | 工作时间 | ≥8小时 |
长度计算 | 自动 | 密实度判定 | 自动 |
速度校准 | 可校准 | 锚固等级判定 | 自动 |
主机重量 | 1.5Kg | 主机尺寸 | 248×185×63mm |
六、配置清单

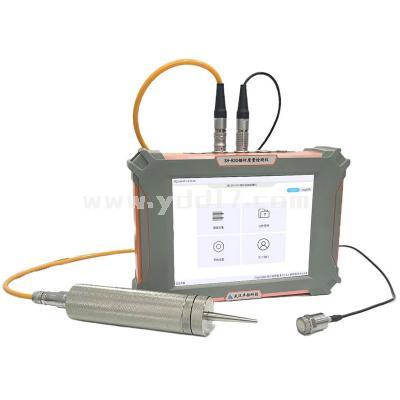

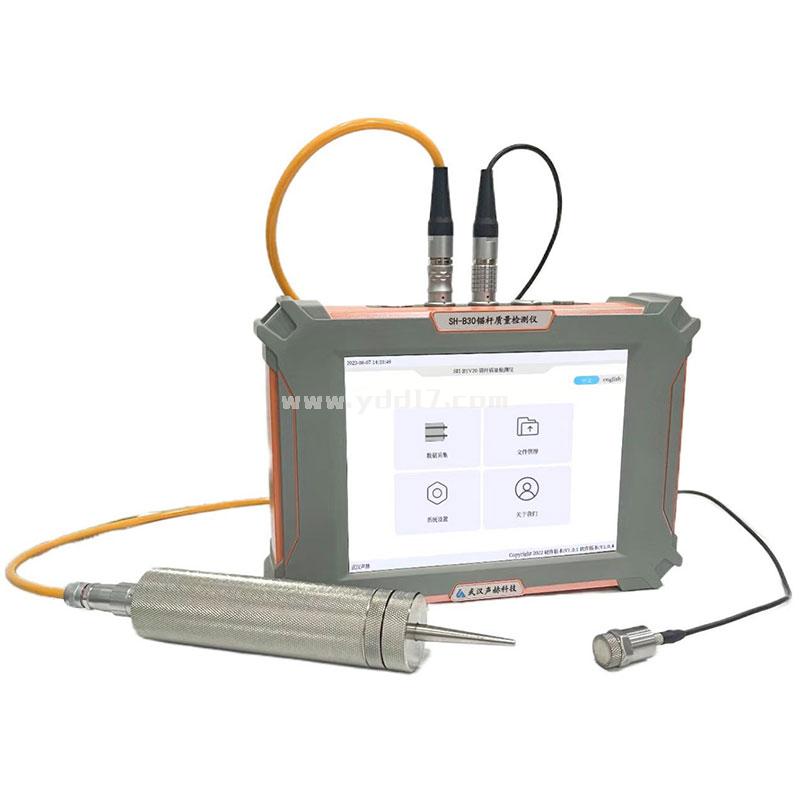

1 | 主机 | SH-B30 | 1台 |
2 | 电源 | 15V/4.4A | 1只 |
3 | 电源线 | 1根 | |

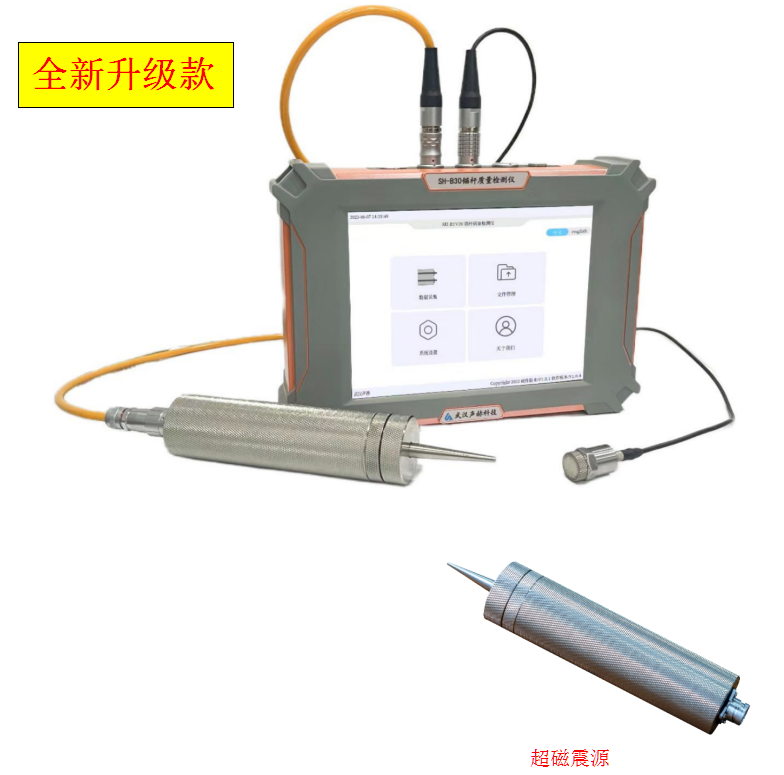

4 | 超磁致震源 | 1只 | |
5 | 震源控制线 | 2米 | 1根 |
6 | 加速度传感器 | 1只 | |
7 | 传感器信号线 | 2米 | 1根 |
8 | U盘 | 8G | 1个 |
9 | 说明书 | 1本 | |
10 | 机箱 | 1个 | |
11 | 触摸笔 | 1支 | |
12 | 背带 | 1根 |
>
