JUT800 数字超声波探伤仪

市 场 价:
电议
本 店 价:
  • 商品库存:
    有货
  • 商品品牌:
    配 送 至:
    特色服务: 仪器维修 仪器租赁
    累计浏览: 50
    • JUT800 数字超声波探伤仪
    商品货号:YDD003647
    关注商品

    产品概述


    数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。


    应用领域:




    主要功能

    ●高精度定量、定位,满足了较近和较远距离探伤的要求;
    ●近场盲区小,满足了小管径、薄壁管探伤的要求;
    ●自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K 值”、“前沿”及材料的“声速”
    ●自动显示缺陷回波位置(深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值);
    ●自由切换三种标尺(深度 d、水平 p、距离 s);
    ●自动增益、回波包络、峰值记忆功能提高了探伤效率;
    ●自动录制探伤过程并可以进行动态回放;
    ●φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
    ●500 个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
    ●可自由存储、回放 500 幅 A 扫波形及数据;
    ● DAC、AVG、TCG 曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;

    ●14 个内置探伤标准可调出;
    ●可以自由输入任意行业标准;
    ●发射脉冲宽度和强度可调;
    ●B 扫描功能,清晰显示缺陷纵截面形状;

    ●与计算机通讯,实现计算机数据管理,并可导出 WORD 格式、A4 纸张的探伤报告;

    ●IP65 标准ABS塑料外壳,坚固耐用,防水防尘,抗干扰能力极佳;
    ●利用 (无线 )通讯软件可以分析数据打印报告等;
    ●26 万色真彩屏超高亮显示,适合强光、弱光的工作环境;

    ●高性能安全环保锂电池供电,可连续工作 8-10 小时;
    ●实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
    ●掉电保护,存储数据不丢失;
    ●探伤参数可自动测试或预置;
    ●数字抑制,不影响增益和线性;
    ●增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的 Db 衰减可进行修正;

    ●PC 端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标。

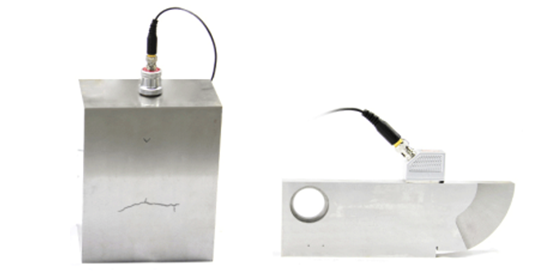

    工作原理

    利用探头发射超声信号,遇至空气返回原理,将接收信号通过处理以波形的方式显示在屏幕上。





    重要辅助功能


    ●角度和 K 值两种输入方式;
    ●回波次数分析;
    ●电源状态指示;
    ●闸门声光报警;
    ●DAC 声光报警;
    ●屏幕的冻结和解冻;
    ●时钟显示;
    ●休眠和屏保。


    技术参数

    名称

    技术数据

    扫描范围(mm

    扫描范围(mm):010000

    档级:2.5,5,10,20, 30,40,50,60,70,80,90,   100,150,200, 250, 300, 350, 400, 450,

    500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000,   10000

    调节步距: 1mm

    脉冲移位(ms

    脉冲移位(ms):-20+3400

    档级:-20,-10,0.0, 10, 20,   50,100,150,200,250,300,350,400,450,500, 600,

    700,800,900,1000,1500,2000,2500,3000,3400

    调节步距:0.1-20ms999.9ms),11000ms3400ms

    探头零点(ms

    探头零点:0.099.99

    调节步距:0.01

    材料声速(m/s

    材料声速:100015000

    7个固定声速:2260,2730,3080,3230,4700,5900,6300

    调节步距:1

    工作方式

    单晶探伤、双晶探伤、穿透探伤

    频率范围(MHz

    宽带   0.420

    增益调节(dB

    0130

    调节步距: 12612

    线性抑制

    屏高的0%80%,步距:   1%

    垂直线性误差

    垂直线性误差不大于3%

    水平线性误差

    在扫描范围内,不大于0.1%

    探伤灵敏度余量

    62dB(深200mmΦ2平底孔)

    动态范围

    ³32dB

    报警

    进波报警

    分辨力

    40dB5N20),动态范围:≥32dB

    噪声电平

    8%,硬采样频率:320MHz

    重复发射频率

    1001000HZ,声速范围:10020000m/s

    数字抑制

    080%,不影响线性与增益工作时间:连续工作10小时以上(锂电池)

    显示屏

    显示屏:高亮度彩色平板显示器

    A-Scan显示区域

    全屏或局部

    A-Scan显示冻结和解冻  A-Scan填充

    探伤通道

    500

    数据存储

    100   A-Scan图形



    PC机通讯接口标准

    无线

    测量单位

    Mm

    电源适配器

    输入100V240V/50Hz60Hz

    输出9V/1.5A

    电池

    锂电池5000mAh

    工作温度()

    -2070

    工作湿度(RH)

    20%95%

    接口类型

    BNC

    外型尺寸(mm)

    238×155×46

    重量(kg

    1.0





    标准配置
        1.    主机            1台
       2.    直探头          1个
       3.    斜探头          1个
       4.   9V 电源适配器   1个
       5.   探头连接线      2根
       6.   产品包装箱      1个
       7.   使用说明书      1本
       8.   合格证、装箱卡、保修卡 1 套
