电磁超声脉冲回波直射检测的原理

时间:2022-11-16    来源:    作者:仪多多网

电磁超声脉冲回波直射检测适用于板厚6mm~100mm碳素钢、低合金钢和有色金属等板材的电磁超声检测,也可适用于奥氏体不锈钢、奥氏体-铁素体双相不锈钢、铝及铝合金板材、钛及钛合金板材、镍及镍合金板材等板材的电磁超声检测。管材、锻件等原材料的电磁超声检测可参考。

一、优点及特点

电磁超声脉冲回波直射检测具有下列特点

1、非接触检测无需耦合剂。适用于高温、低温、干燥或真空环境条件下的检测。适用于表面有a覆盖层的工件检测。适用于快速和自动化检测。

2、能直接产生不同波型的超声包括纵波、各种偏振方向的横波(特别是水平偏振的横波)

二、局限性

电磁超声脉冲回波直射检测具有下列局限性

1、不适用于既非导电又非导磁材料检测

2、电磁超声换能效率受被检材料电磁特性影响较大需要更严格的对比试样

3、在某些场合下检测后需对工件进行退磁。

三、检测原理

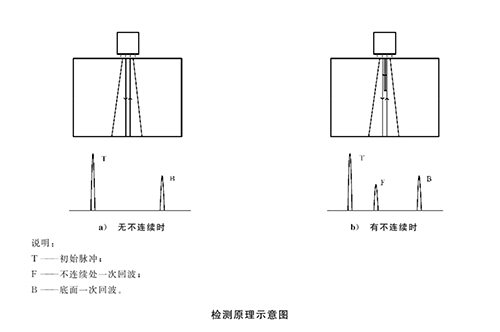

采用可产生垂直人射超声波的电磁超声换能器进行电磁超声直入射检测,通过超声波遇到不连续时产生的反射信号信息检测不连续位置和大小如图所示。电磁超声直探头可采用垂直于工件表面的偏置磁场和饼形、环形或蝶形线圈结构激发和接收垂直于表面入射的超声横波也可采用平行于工件表面的偏置磁场和跑道形或蝶形线圈激发和接收垂直于表面入射的超声纵波。
