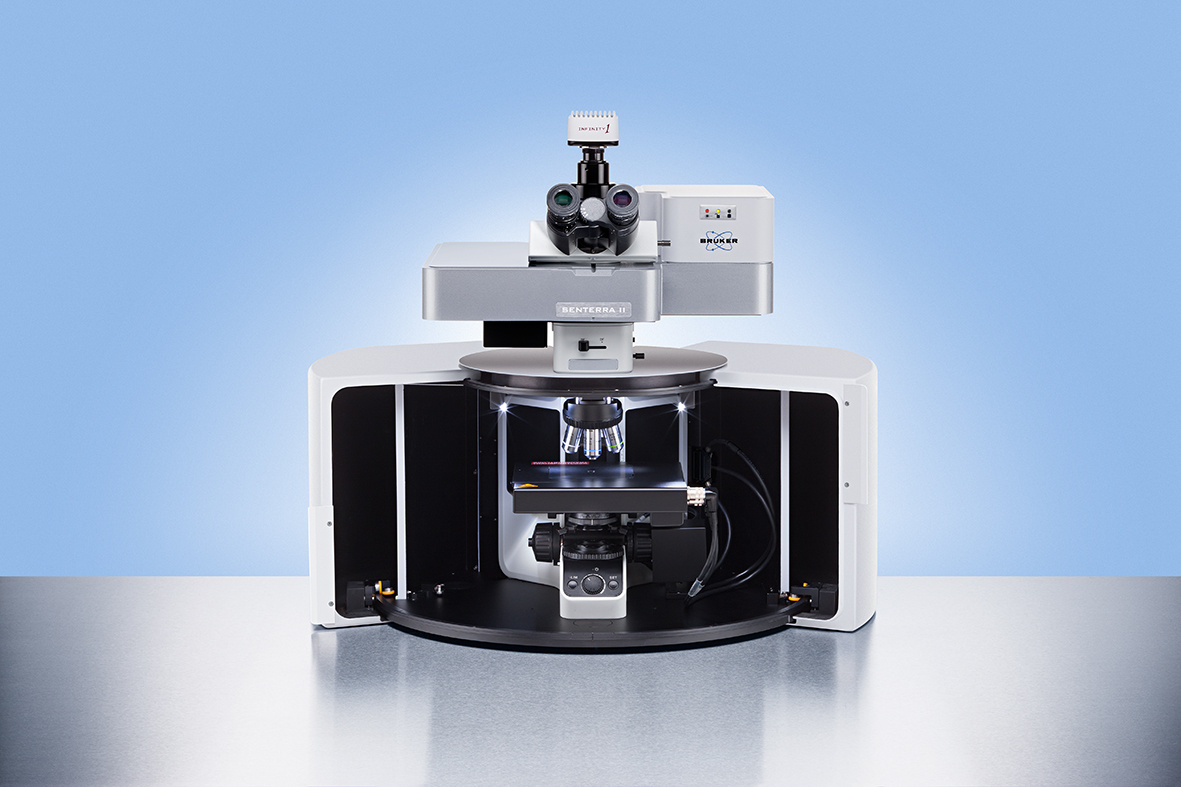

共聚焦显微拉曼光谱仪(Confocal Micro-Raman Spectroscopy)是一种能够实现高空间分辨率的拉曼光谱技术,它结合了共聚焦技术和拉曼光谱技术,能够对样品进行无损、无接触的组成和结构分析。下面对共聚焦显微拉曼光谱仪的结构及原理进行详细阐述:
一、共聚焦显微拉曼光谱仪的结构
共聚焦显微拉曼光谱仪主要由激光器、扫描系统、显微系统、光栅和探测器五部分组成。激光器提供单色的激光照射样品,扫描系统使激光聚焦在样品不同位置,显微系统收集样品的拉曼散射光并过滤激光光,光栅将不同波长的拉曼光进行色散和选择,探测器对拉曼光进行检测。
1、激光器:提供单色、高度聚集的激光,常用的有氩离子激光器、钛宝石激光器等。
2、扫描系统:通过移动样品台或调节光学元件,实现点扫描或线扫描。
3、显微系统:由物镜、针孔、滤光片等组成,实现激光聚焦,并收集拉曼散射光。
4、光栅:常用的有透射光栅和反射光栅,可将不同波长的光进行色散和选择。
5、探测器:一般采用CCD探测器,也可用光电倍增管,对拉曼光进行检测。
二、共聚焦显微拉曼光谱仪的工作原理
共聚焦显微拉曼光谱仪的工作原理是:单色激光经聚焦光学系统聚焦在样品表面一个像素大小范围内,样品产生的拉曼散射光经收集系统进入分光系统,不同波长的光被色散到不同位置的探测器上,最后对拉曼光进行波谱分析,由拉曼光谱确定样品成分和结构。
其中,共聚焦技术利用空间滤波的方法,只检测样品焦平面处的信号,滤除其他位置的干扰,实现高分辨率的光学切片成像。针孔可进一步提高轴向分辨率,抑制周围散射光,获得清晰图像。
拉曼光谱技术利用激光与样品分子发生非弹性散射,分析散射光的频移,获取样品的振动光谱信息。不同物质的特征拉曼峰位置不同,可用于鉴定未知样品。
三、共聚焦显微拉曼光谱仪的应用
共聚焦显微拉曼光谱仪因其微区分析、无损检测的优点,在多学科领域得到广泛应用。
1、生物医学应用
可对细胞、组织进行成分和结构分析,用于病理诊断。也可用于药物在细胞内的定位。
2、材料科学应用
可研究材料的微区成分和结构,分析缺陷、应力等,用于材料表征。
3、艺术品与考古应用
可对文物进行成分检测,用于文物鉴定及保护。
4、地质矿物学应用
可分析矿物成分,用于矿物鉴定及石油勘探。
5、生物化学应用
可检测蛋白质结构,研究生物大分子。
6、药物分析应用
可用于药物的成分分析、质量控制。
7、半导体应用
可检测芯片材料的缺陷、应力状态。
8、环境科学应用
可分析水、土壤、大气样品,监测环境污染。
9、食品安全应用
可对食品成分进行快速检测,实现食品质量监控。
10、刑事科学应用
可对痕迹证据进行检测,用于法医学调查。
综上所述，共聚焦显微拉曼光谱技术,结合了共聚焦显微技术的高空间分辨率成像能力,以及拉曼光谱提供的组成和结构信息,可对样品进行无损、无接触的快速分析,是一种重要的分析研究手段,在生物医药、材料科学、艺术品分析等领域有广泛应用。
