锚杆拉拔仪试验规范标准

时间:2019-08-23    来源:    作者:仪多多仪器电商平台

  锚杆拉拔仪是质量检验部门不可缺少的现场工程检测仪器设备,主要用于检测各类锚杆、钢筋等锚固体的锚固力。

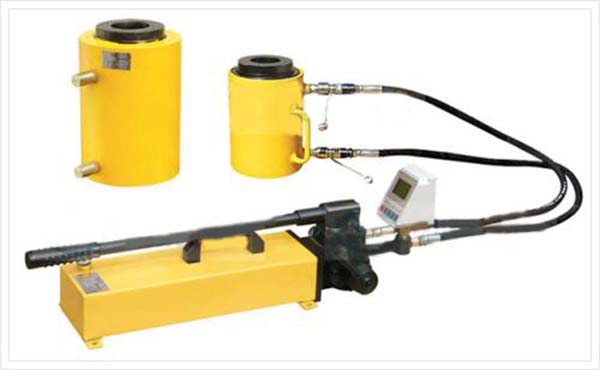

  锚杆拉拔仪由手动泵、液压缸、智能数显压力表、具有快速更换接头的高压油管、锚具和便携箱组成。它的液压缸是为中空自复位式。智能数显压力表可直接获得锚固拉力值(kN),具有峰值保持、储存和搜索功能,特别适用于现场选择,操作技巧易于使用,易于理解和实用。常见的锚杆拉拔仪由手动泵,空心液压缸,智能数据配置器(中式,数字式),快换接头液压油管,锚杆,拉杆,转换头和便携式手提箱组成。 液压缸为手动复位式,操作简单,易懂,实用。





  一、锚杆拉拔仪试验规范标准

  1、锚杆应按设计和标准操作,尤其留意长度、注浆饱满度;

  2、拉拔试验锚杆控制长度在40~45厘米之间;

  3、为了更好地进行拉拔试验,仪器设备有一个很好的检测点,在施工边坡锚杆时,需要预先保留侧长40 cm,厚度10 cm的混凝土基座(底座中间5×150px圆孔,允许锚杆通过),底座和锚杆可以保持垂直,在隧道施工和边坡(岩层良好时)可选用钢板代替混凝土基层。

  4、实验前,现场技术人员必须提供站号,螺栓类型,总数,规格型号,设计图纸力;

  5、锚杆拉拔按锚杆数量分为三组,当锚杆数量小于300时,计算一组。

  6、现场必须按照取样检验率,规定预先保留相关锚的总数,特别是隧道施工,经常不露出锚,造成实验无法进行;

  7、锚杆拉拔力必须大于或等于设计值,最小值必须大于设计值的90%。

  由于大多数锚杆都经过第三方测试,因此只需按照上述注意事项进行操作和控制。锚杆拉出试验圆满完成,为工程施工质量和测量奠定了良好的基础。

二、锚杆拉拔仪测试准备

  1.根据用户(业主、质量监督、承包商等)的规定,结合项目的具体情况,选择抽样检测点,明确合格拉力值,分组试验选择方案,便于相关测试任务的合理执行;

  2.测试前,必须在绘图仪上进行系统校准和测试,以保证现场测试数据的真实性,安全性和可靠性。

  3.在抽样检验前,应给实际工作人员一个技术标准、统一的检验方法,以利于相关具体操作的准确实施;

  4 受托人确认后,可以进行实际的锚固力绘制试验。

  5.实际操作人员是1-2名。

  三、锚杆拉拔仪使用方法及注意事项

  1、检查油量:如果液压缸活塞没有完全收缩回气缸内,应先利用管线通路到手压泵,逆时针拧泵体上的阀门,使液压插孔中的液压油回到手压泵罐中.打开喷油阀,检查机油。如果油不是满的,你可以添加N46耐磨液压油或20号油。

  2.排气:液压系统组装完成后,通常在储油缸,输油管和液压缸中混入空气。为了使液压系统正常,必须排出这些空气。

  方法是将手动泵略高于液压缸,压下手动泵,使液压缸活塞伸出,然后打开卸荷阀,使活塞连续几次缩回。

  必要时,可开启喷射阀,以清除油箱中的空气。

  3、试验锚杆:将管道连接到液压千斤顶,并按照上述1、2规定检查油品、排气和气压计。

  拉动杠杆并将其拧到螺栓末端。如果杆的内螺纹的外径大于缸的中心孔,则在缸的底部添加长套筒。然后戴上液压缸(使活塞端向外),然后拧紧螺母并顺时针拧紧减压阀。

  压力泵手柄,受力应均匀,不需要施加过大的力,当压力表数值符合要求时,停止增压。

  特别提醒,手动泵必须水平放置工作。

  在试验结束时,安全阀应向反向针方向扭曲,使气压计值为零,然后从锚杆卸下部件。
