《水泥标准稠度用水量、凝结时间与安定性检验方法》GB/T 1346-2024(以下简称新标准)已经国家市场监督管理总局&国家标准化管理委员会于2024年12月31日发布，并于2025年07月01日起正式实施，代替GB/T 1346-2011(以下简称旧标准)。
新标准与旧标准相比，除结构调整和编辑性改动外，主要技术变化如下：
1) 增加了“术语和定义”(见第3章);
2) 增加了“凝结时间自动测定仪”的相关技术要求(见5.3);
3) 更改了净浆装模完成时间和操作步骤要求(见8.3，2011版7.3);
4) 更改了标准稠度用水量测定法(代用法)的操作时间要求(见9.3.2，2011版10.3.2);
5) 更改了试件的制备操作描述(见10.2，2011版8.2);
6) 更改了维卡仪测定凝结时间方法的操作要求(见10.3~10.5，2011版8.3~8.5);
7) 更改了雷氏法安定性测定的要求(见第11章，2011版第9章);
8) 增加了“若在湿气养护期间观察到雷氏夹试件异常时，终止试验”的要求及沸煮前雷氏法安定性的合格性判定(见11.2.3);
9) 增加了“若在湿气养护期间观察到试饼有明显裂纹，终止试验”的要求(见12.2);
10) 增加了试饼法安定性沸煮前对试样合格性的判定(见12.4.1，2011版11.3.3)。
综上所述，新旧标准相比主要技术要求变化有10项之多，每项变化均值得格外关注。除此以外，其他变化亦有存在。下面就新旧标准相比的变化内容分述如下。
1、范围
本文件“适用于通用硅酸盐水泥”，删除了“指定采用本方法的其他水泥品种”。
2、规范性引用文件
原有引用文件3个：
JC/T 727 水泥净浆标准稠度与凝结时间测定仪
JC/T 729 水泥净浆搅拌机
JC/T 955 水泥安定性试验用沸煮箱
增加引用文件4个：
GB/T 6682 分析实验室用水规格和试验方法
GSB 14-1510 强度检验用水泥标准样品
JC/T 954 水泥安定性试验用雷氏夹
JC/T 962 雷氏夹膨胀测定仪
3、术语和定义(新增内容)
3.1 水泥标准稠度用水量
水泥净浆达到标准稠度状态时，净浆的拌和水用量所占水泥质量的百分数。

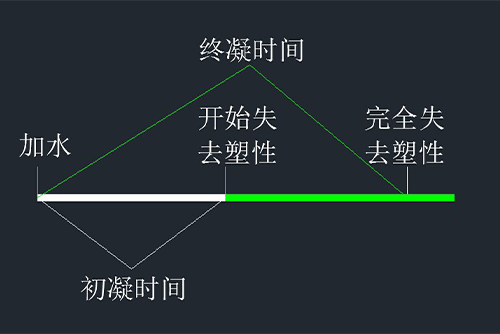

3.2 凝结时间
水泥浆体达到标准稠度条件下，从水泥加入水中开始到试针沉入净浆至一定深度时所需的时间(包括初凝时间和终凝时间)。
3.3 安定性
(通过雷氏法或试饼法表征)水泥净浆硬化后保持体积稳定状态的能力。
4、原理
删除了“凝结时间”。

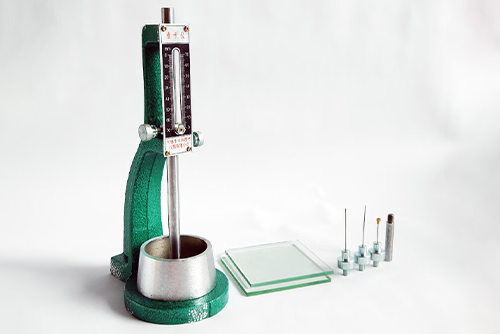

5、仪器设备
增加了“试锥与锥模”、“凝结时间自动测定仪”和“最大称量不小于500g，分度值不大于0.5g”天平或电子秤;“量筒”增加了“最小量程不小于200mL”的要求。
6、试验用水(旧标准为“材料”)
将旧标准中“如有争议时应以蒸馏水为准”删除，改为新标准的“如有争议时应使用符合GB/T 6682中规定的三级水”。
7、试验条件
保留原条文。
8、标准稠度用水量测定方法——试杆法(基准法)(旧标准“标准法”)
8.1 试验前准备工作
保留原条文。
8.2 水泥净浆的拌制
增加了“量取或称取一定量的拌和水，准确至0.5mL或0.5g”;增加了水泥质量偏差“±1g”。其他保留原条文。
8.3 标准稠度用水量的测定步骤
删除了旧标准中“浆体超过试模上端，用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的空隙，然后在试模上表面约1/3处”的内容，改为新标准的“用宽约25mm的直边刀在净浆与试模内壁之间切移一圈后，抬起玻璃板在橡胶垫上轻轻振动不超过5次，振动时避免泌水。然后在试模上表面约2/3处”;将旧标准中的“再从试模边沿轻抹顶部一次”，改为新标准的“再从试模边沿垂直于锯的方向轻抹顶部一次”;将旧标准中的“整个操作应在搅拌后1.5min内完成”，改为新标准的“整个操作应在搅拌后1min内完成”。
9、标准稠度用水量测定方法——试锥法(代用法)
9.1 试验前准备工作
保留原条文。
9.2 水泥净浆的拌制
同8.2.
9.3 标准稠度的测定
将旧标准中的“用宽约25mm的直边刀”，改为新标准的“用餐刀”;将旧标准中的“整个操作应在搅拌后1.5min内完成”，改为新标准的“整个操作应在搅拌后1min内完成”。
10、凝结时间测定方法
10.1 试验前准备工作
保留原条文。
10.2 试件的制备
保留原条文。
10.3 初凝时间的测定
删除了旧标准中“试件在湿气养护箱中养护至加水后30min时进行第一次测定”的内容，改为新标准的“根据水泥浆体硬化程度进行第一次测定”;增加了“到达凝结状态的时间判点测定针孔不应落在距离试模中心5mm内的区域，两个相邻测孔相距不小于5mm”的内容。
10.4 终凝时间的测定
终凝状态由旧标准的“当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态”，改为新标准的“当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹且初凝针在试体的直径小端面上沉入深度不大于1mm时，为水泥达到终凝状态”;将旧标准中的“到达终凝时，需要在试体另外两个不同点测试”，改为新标准的“净浆达到终凝时应立即重复测一次”。
10.5 测定注意事项
除结构性调整外，增加了 “当水泥净浆发生异常凝结现象时，仍可按本文件规定的操作步骤进行标准稠度用水量和凝结时间的测定，应在报告中注明” 的内容。
11、安定性测定方法——雷氏法(基准法)(旧标准“标准法”)
11.1 试验前准备工作
保留原条文，增加了“质量约75g的玻璃板”的要求。
11.2 雷氏夹试件的成型与养护
将旧标准中的“装浆时一只手轻轻扶持雷氏夹，另一只手用宽约25mm的直边刀在浆体表面轻轻插捣3次”，改为新标准的“装净浆时宜用雷氏夹固定装置或一只手轻轻扶持雷氏夹，另一只手用小刀在浆体表面轻轻插捣3次”;删除了养护“24h±2h”的内容;增加了“若在湿气养护期间观察到雷氏夹试件异常时，终止试验，水泥安定性判定为不合格”的内容。
11.3 沸煮
将旧标准中的“脱去玻璃板取下试件”，改为新标准的“从水泥加水后计时至24h±2h后脱去雷氏夹试件玻璃板”，养护时间有了变化。
11.4 沸煮安定性判定
将旧标准中的“当两个试件煮后增加距离(C-A)的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离(C-A)的平均值大于5.0mm时，应用同一样品立即重做一次试验。以复验结果为准”，改为新标准的“取两个试件煮后指针尖增加距离(C-A)的平均值进行结果判定，平均值按四舍五入法精确至小数点后一位，当平均值不大于5.0mm，且两个试件指针尖增加距离相差小于3.0mm时，判定该水泥安定性合格。否则同一样品应立即重做雷氏法和试饼法试验，任一方法结果不合格时，该水泥安定性判定为不合格”。
12、安定性测定方法——试饼法(代用法)
12.1 试验前准备工作
保留原条文。
12.2 试饼的成型与养护
增加了“若在湿气养护期间观察到试饼有明显裂纹，终止试验”的内容;养护时间虽然是“24h±2h”，但应与12.3条相吻合。
12.3 沸煮
将旧标准中的“脱去玻璃板取下试饼”，改为新标准的“从水泥加水后计时至24h±2h后脱去玻璃板取下试饼”，养护时间有了变化。
12.4 安定性判定
增加了“沸煮前，如目测试饼已出现裂纹，则判定水泥安定性不合格”的内容。
13、检验报告
旧标准“试验报告”，改为新标准“检验报告”。
73
449717568
