    商品货号:YDD003190
    关注商品

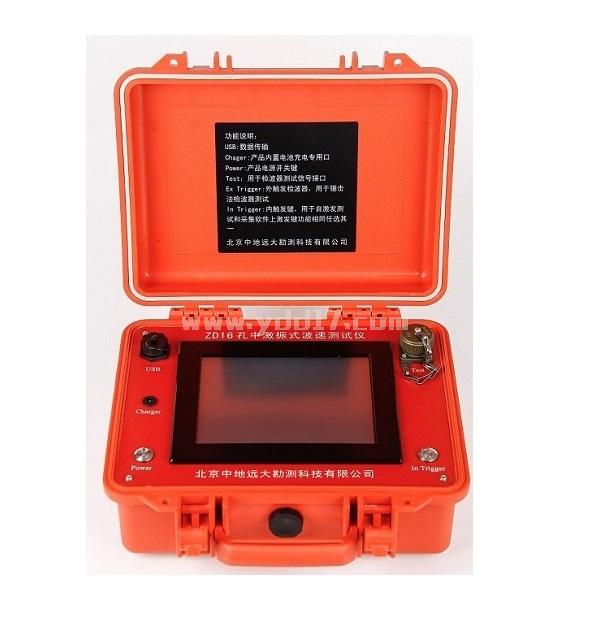

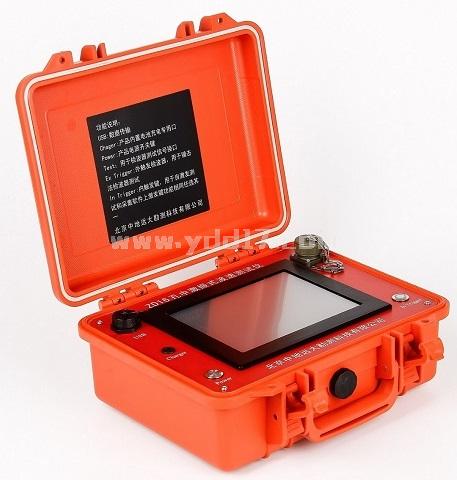

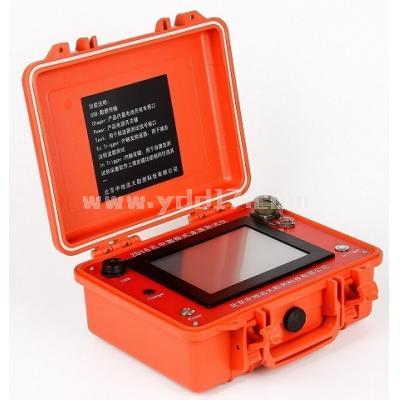

    ZD16孔中激振式波速测试仪





      产品概述:

    ZD16孔中激振式波速测试仪是一套三通道高分辨率、数字化的波速测试仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。

    ZD16孔中激振式波速测试仪主要由波速测试仪、波速探测器(简称:探头)及专用连接电缆等组成;波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软胶管等组成。

    应用范围:

    适用工程勘察剪切波、压缩波测试;

    适用对地层进行划分,并确定地基的持力层;

    适用对抗震设计提供参数:划分场地土类型和场地类别,判别地基土液化等;

    研究土层的工程性质;

    适用划分岩石风化层;

    适用较深钻孔及地层恶劣条件的波速测试,不受场地条件限制;

    研究地基的振动特性;

    研究滑坡等地质灾害调查;

    适用地脉动卓越周期测试等。

    依据标准:

    《岩土工程勘察规范》························GB 50021—2001

    《建筑抗震设计规范》························GB50011—2010

    《地基动力特性测试规范》····················GB/T50269-97

    高层建筑岩土工程勘察规程·················JGJ72-2004

    港口岩土工程勘察规范··················· JTS133-1-2010

    《港口工程地质勘察规范》····················JTJ240-97

    产品特点:

    采用8寸高清高亮度彩色触摸屏,并配用专用触摸笔;

    采集操作系统为WinCE 6.0,分析软件支持winXP、win7、win10系统。

    支持内触发、外触发采样模式;

    数据和图形保存采用*.bmp、*.Excel*.word格式,可以出具word报告格式;

    适用于各种复杂地质地层波速测试,不受外界环境影响;

    操作方便,性能稳定,采用工控级主板,信噪比高,抗干扰能力强,适应恶劣环境;

    采用进口机箱,整机密封,美观牢固,结构合理,具有良好的抗振、防潮、防水、防尘性能;

    仪器采用内置可充锂电池,可连续独立完成工作不少于16小时,并配有专用充电器;

    仪器小巧轻便,携带方便,特别适用于复杂的物探现场测试。

    功能特点:

    我们为您提供的这款ZD16孔中激振式波速测试仪,采用当今最新型的专业级工控机控制,高清高亮度大屏幕彩色触摸显示器,在Win CE系统平台上,以触摸方式操作这款仪器,使得您操作过程更加方便自如。

    这款仪器采用孔中激振方式(即中激发,中接收不需地面敲击振源),您只需在【内触发】键上轻轻一按就可采集到孔中任意深度的波速相关信息并自动处理,同时波速值就呈现在您的面前,为您省去了许多地面激振的繁琐过程,也为您解决了水下钻孔波速测试的难题。

    选择了我们为您提供的这款ZD16孔中激振式波速测试仪,您的钻孔波速测试过程会变得更加方便、轻松、快捷、自如。

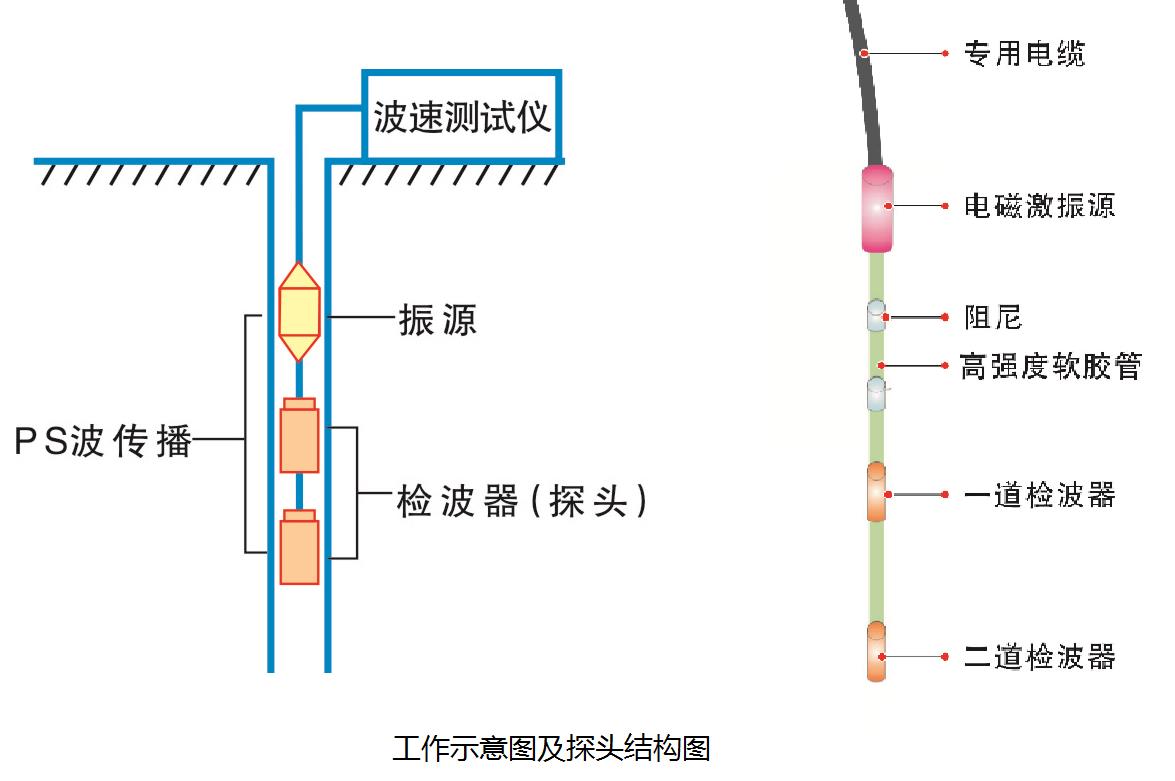

    工作原理:

    ZD16孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间,来确定钻孔所在处地层波速的一种方法。

    在钻孔中以井液作为耦合剂,用电磁震激振源垂直于井壁作用一瞬时冲击力,就在井壁地层中产生两种类型质点振动,一种是质点振动方向垂直于井壁,沿井壁方向传播,称为S波(剪切波,横波);另一种是质点振动方向与传播方向相同称为P波(压缩波,纵波)。

    检波器接收S波的振动信号并转换成电信号,然后传输到计算机,计算机对信号进行数据处理后采用两道互相关分析方法,自动计算S波在两道检波器间传播的时间差,从而计算出两道间的S波传播速度。




    技术参数:

    波速测试仪(主机)

    显示屏

    8寸高清高亮度彩色屏、彩色波形

    操作系统

    WinCE 6.0

    操作方式

    触摸屏

    通道数

    1至3道可选

    采样间隔

    0.001ms1000ms

    GPS定位模式

    GPS+北斗双模

    GPS定位精度

    2.5CEP

    GPS通讯波特率

    可大230400;接收灵敏度DSS,1Mbps,-95dBm

    采样点数

    51219384

    各道时间一致性

    ≤1个采样间隔

    各道振幅一致性

    <3%

    频率范围

    1150Hz

    前放增益

    2060dB

    触发预值

    0-100%

    放大倍数

    10-600

    触发通道

    1、2、3、外触发(4个通道可选)

    A/D转换精度

    19位

    输入阻抗

    大于100kΩ

    信噪比

    96db

    输入范围

    ≤正负5V

    触发方式

    脉冲、通断

    延时

    010000ms可选

    储存容量

    19G硬盘

    通讯口

    支持U盘、鼠标、键盘

    工作温度

    -10℃+42℃;湿度:<90%

    储存温度

    -20~+60

    电源

    内置锂电池;DC 48V, ≥3A,充电电压220V±5%

    体积

    323×275×135(mm)

    重量

    3.8Kg

    波速测试仪(主机)-人工智能

    电池显示

    支持采集过程中百分比电量显示(例如:30%)

    激振操作方式

    支持屏显触摸键、内触发键单击测试,并且单击触发,无需等待二次触发采集

    波速数据自保存

    支持仪器突然关机、断电数据自动保存功能

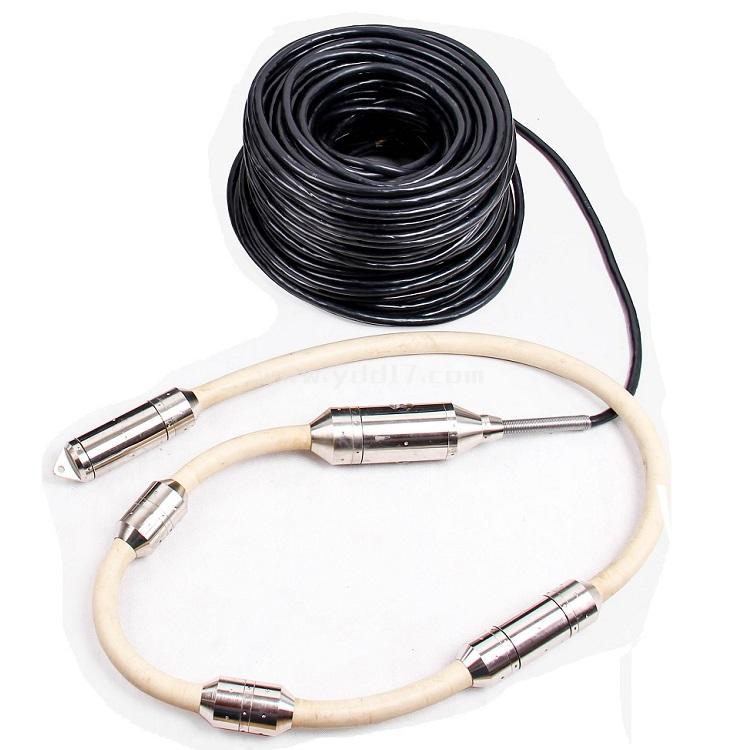

    波速探测器自激振式探头

    检波器

    自然频率60Hz

    灵敏度

    30V/m/s

    电磁式激振源

    DC 48V,电流≤3A

    分析软件

    电脑兼容性

    支持win7/8/9/10

    输出报告格式

    支持直接生产WordExcel、TXT、BMP四种格式

    波形图导出方式

    支持单通道波形图、双通道波形图导出方式

    数据波形曲线

    支持数据、波速、HV曲线同一屏显示功能

    工程信息

    支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能

    成果图信息

    支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、柱状图等自定义功能,可根据实际情况自由选择

    打印设置

    支持选择A4、A3、A2页面尺寸

    输出设置

    支持原始数据、数据汇总、工程信息、时间、泊松比、HV曲线自由设置功能

    波形设置

    支持每一道波速时间单击显示时间、正反向设置

    地脉动传感器(选配)

    频带

    0.5~100Hz

    灵敏度

    1v/mm/s

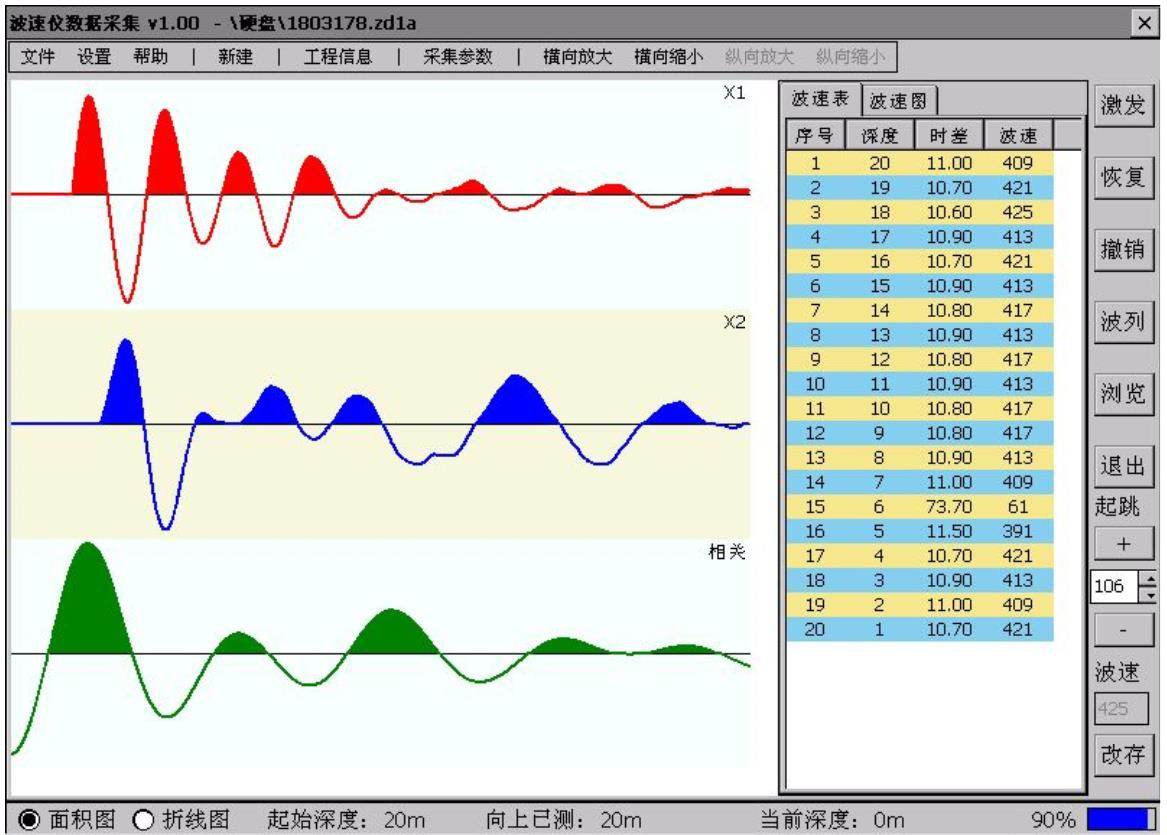

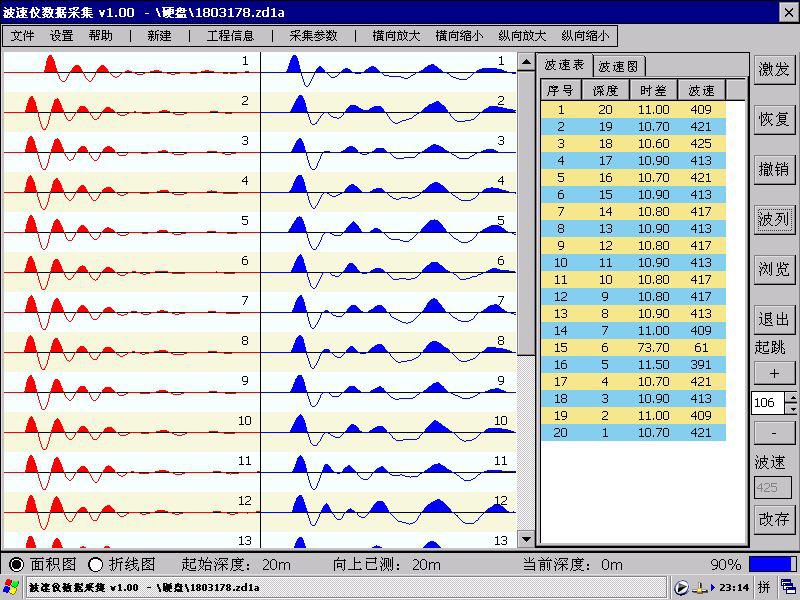

    波速测试仪采集界面:

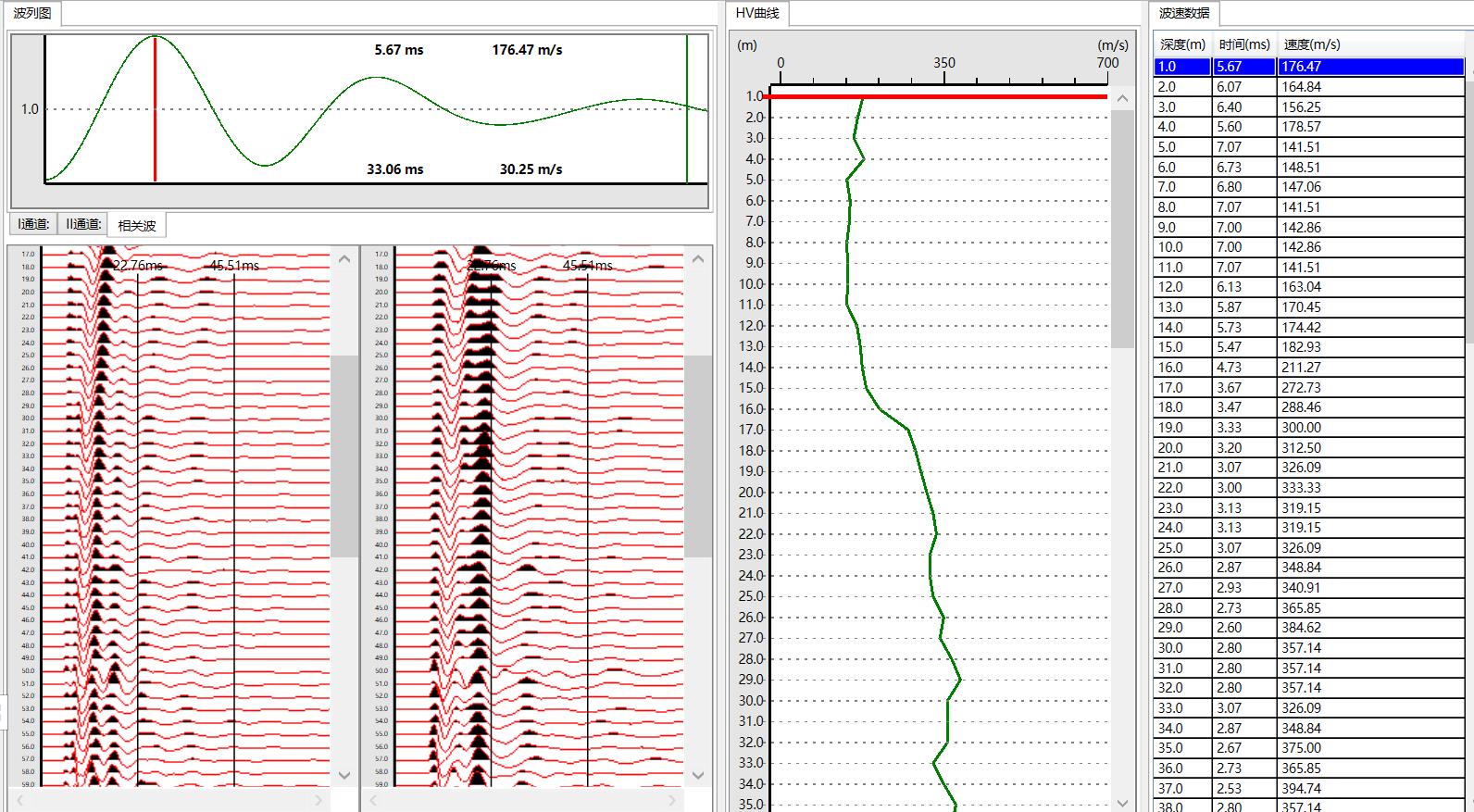

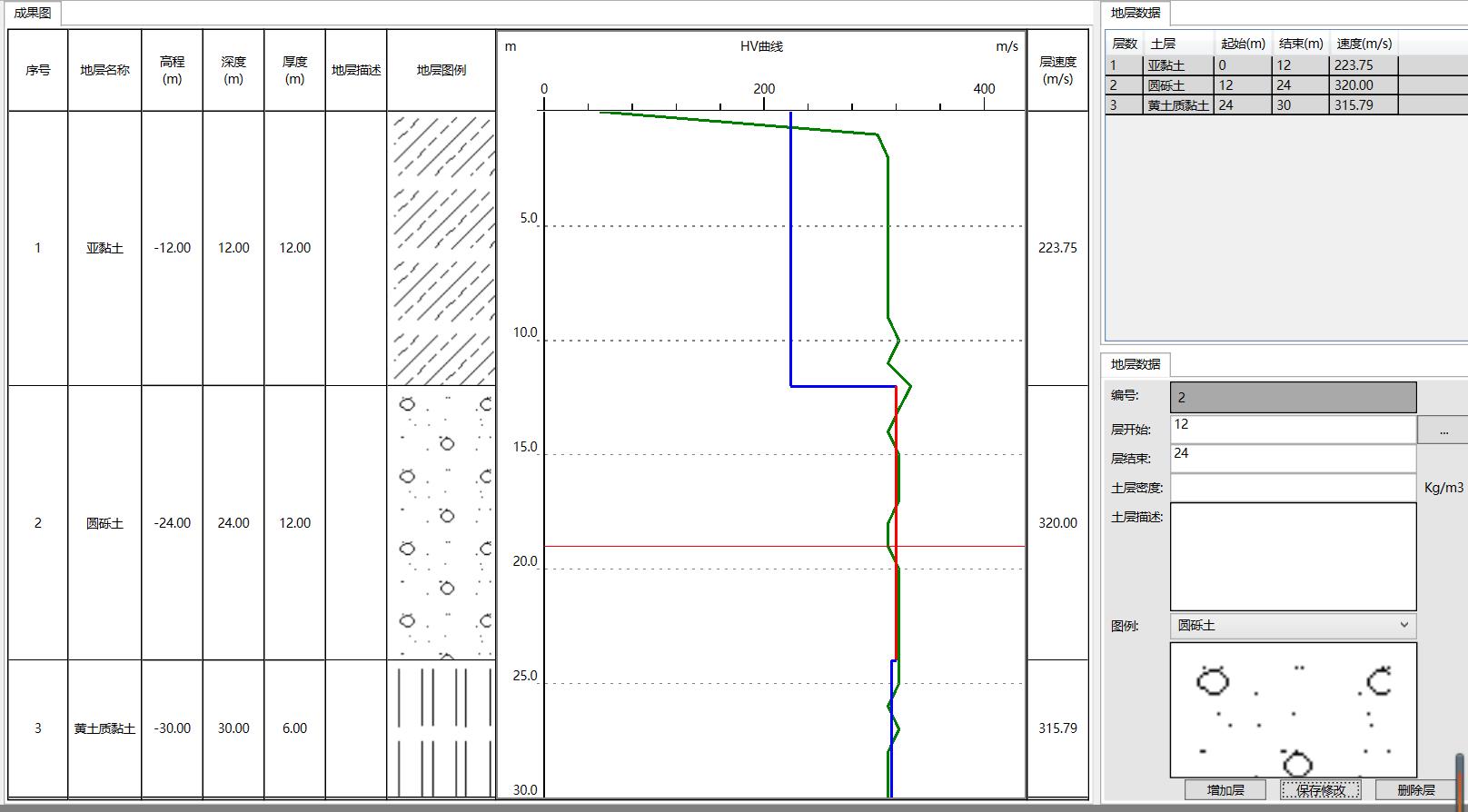

    分析界面:

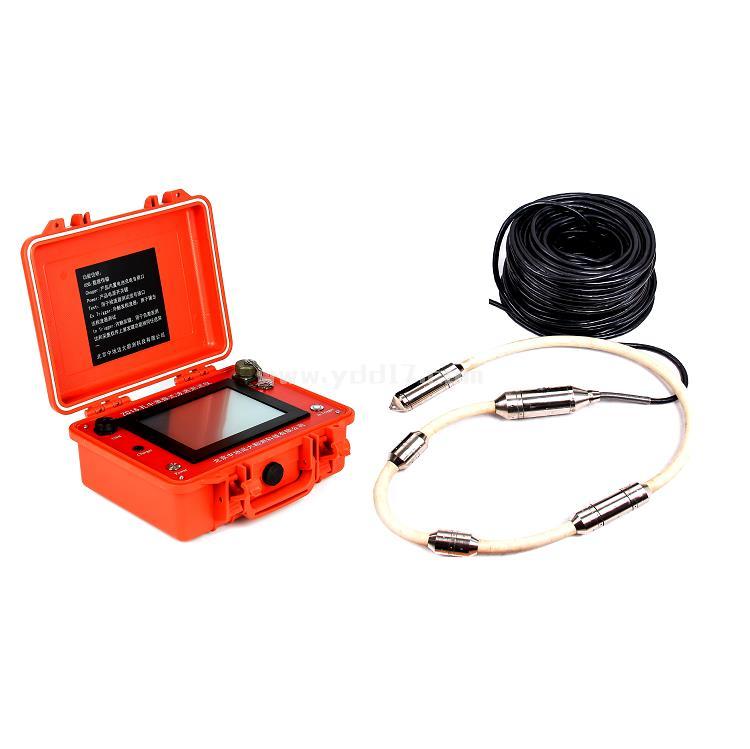

    标准配置:

    序号

    名称

    单位

    数量

    备注

    1

    波速测试仪

    1

    /

    2

    ZF110自激振式探头

    1

    /

    3

    专用电缆

    1

    110m

    4

    充电器

    1

    /

    5

    U盘(分析软件)

    1

    /


    序号

    名称

    单位

    数量

    备注

    1

    波速测试仪

    1

    /

    2

    ZF110自激振式探头

    1

    /

    3

    专用电缆

    1

    110m

    4

    充电器

    1

    /

    5

    U盘(分析软件)

    1

    /

    6

    触摸笔

    1

    /

    7

    仪器箱

    2

    /

    8

    产品保修卡

    1

    /

    9

    使用手册

    1

    /

    10

    产品合格证

    1

    /

    11

    装箱单

    1

    /
