一、概述

由中国建材科学院水泥所设计，是国家标准“GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》”规定的统一设备，适用于水泥胶砂试件制备时的振实成型。

二、技术参数

1、振动部分总重量：20±0.5kg

2、落距：15mm±0.3mm

3、振动频率：60次/60秒±2秒

4、电动机型号：90TDY4

5、电动机转数：60转/分

6、电动机功率：70W

7、电源电压：220V

8、外形尺寸118cm长，44cm宽，52cm高

9、重量：94Kg

三、工作原理

该仪器主要由振动部件，机架部件和控制系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后自由落下，而产生振动使水泥胶砂在力的作用下振实，该仪器采用液晶显示，触摸屏操作，具有温度显示功能。60次/分自动停止，使用方便，计数准确。

四、安装

该仪器应牢固地安装在约400mm高度的混凝土基座上，混凝土体积约为0.25m3，重量约600Kg，并调整台面的水平，保证台面四角的高度与其平均高度之差在1mm之内，并注意机体有良好的用电安全接地。

五、使用与维护

1、操作前应拿掉定位套，检查各运动部件是否运动自如，电控部分是否正常。加注润滑油后开机空转，经检查调整后，一切正常方可使用。每次使用前必须拿掉定位套。

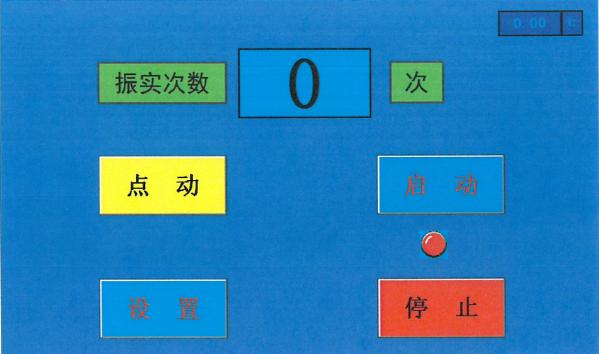

2、振实台开机后液晶屏显示：

3、自动工作方式：点击“启动”仪器会自动运行，自动停止。

4、如果显示的温度不准确，请点击“设置”后输入密码5001再点击“确认”进行设置。

6、装搅拌锅前需先点击“下降”等降到底后再把搅拌锅装上，装好搅拌锅后，再点击“上升”上升到顶后会自动停止。

7、快速、慢速、工作时液晶屏会分别显示。

六、装箱单

• 主机1台

• 刮刀2把

• 标准块2块
